共集电极放大电路射极输出器、射极跟随器）
图1 射极输出器电路
一、 静态分析
二、动态分析

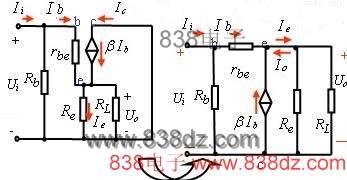

图2 微变等效电路
图3 微变等效电路
1. 电流放大倍数：(忽略Rb的分流）
图4 输出电路
结论：
1)
但是，有较大的电流放大倍数
2）输入输出同相，输出电压跟随输入电压，故称电压跟随器。
3. 输入电阻
图5 输入电路图
输入电阻较大，作为前一级的负载，对前一级的放大倍数影响较小。
4. 输出电阻
用加压求流法求输出电阻。
图5 等效电路
射极输出器的输出电阻很小，带负载能力强。
射极输出器特点：
电压增益小于近似等于1，输出电压与输入电压同相，输入电阻高，输出电阻低。
射极输出器的使用
1、将射极输出器放在电路的首级，可以提高输入电阻。
2、将射极输出器放在电路的末级，可以降 低输出电阻，提高带负载能力。
3、将射极输出器放在电路的两级之间，可以起到电路的匹配作用。
例：
估算静态工作点，计算电流放大倍数、电压放大倍数和输入、输出电阻。
图6 例图电路
可见：输入电阻很大，输出电阻很小。
