光敏电阻器以硫化隔制成，所以简称为CDS，通常使用热压结晶体之光电传导零件，其特性有：
1.光传导零件之特性:
CDS之相对灵敏度与照射光线之灵敏度有关，波长从5500至6500A(1A=1．10^-8cm)之间有最大的灵敏度。
2.照度特性：838电子
在同样之电压下，照度愈强，光电流愈大，亦即是电阻愈小，适当的添加杂质，便能使照度在小1~1000 lux范围内保持与光电
时间的直线关系。
3.时间响应特性:
光照射到度件，光电流达到正常值之63%的时间，称为"上升时间"，反之一，将光遮断，而光电流减少为原来的63%之时间，则叫做" 衰弱时间"。一般其值为10毫秒至数秒，若置于黑暗的时间较短而有照度愈强，向应时间就有愈短之倾向，此外，负载电阻增大，则上升时间就变短而衰弱时间就变长。
4.温度特性:

CDS之禁带宽度高达2.4eV(eV为电子伏特)，故可以在-20℃～70℃ 之范围内工作，当温度上升，光灵敏度减少，在低照度时特别显著。

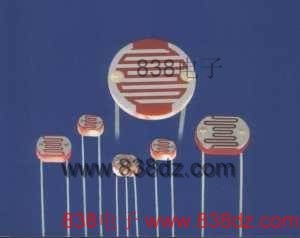

光敏电阻结构图片光敏电阻外观图片

光敏电阻CDS之符号光敏电阻光谱图

光敏电阻特性曲线

几种CdS光敏电阻的参数

型号参数	光谱响应范围 μm	峰值波长 μm	允许功耗 mW	最高工作电压 V	响应时间		光电特性		电阻温度系数/%/℃ （-20~60℃）
型号参数	光谱响应范围 μm	峰值波长 μm	允许功耗 mW	最高工作电压 V	Tτ/mS	tf/mS	暗电阻值 MΩ	亮电阻值 KΩ（100IX）	电阻温度系数/%/℃ （-20~60℃）
UR-74A	0.4 ~ 0.8	0.54	50	100	40	30	1	0.7 ~ 1.2	- 0.2
UR-74B	0.4 ~ 0.8	0.54	30	50	20	15	10	1.2 ~ 4	- 0.2
UR-74C	0.5 ~ 0.9	0.57	50	100	6	4	100	0.5 ~ 2	- 0.5

应用电路：

采用双D触发器CD4013的路灯控制器
本例介绍的光控路灯采用CD4013双D触发器集成电路，电路结构简单、容易制作、工作稳定可靠。
电路工作原理
电路原理如图1所示。

图1采用双D触发器CD4013的路灯控制器电路图

该光控路灯电路由电源电路、光控电路和控制执行电路组成。交流220V电压经VD1~VD4整流、R1限流、C1滤波及VS稳压后，为光控电路和执行电路提供+12V工作电压。
白天，RG1和RG2受光照射而呈低阻状态，IC的S1端为低电平，R1端为高电平，1端输出低电平，VT处于截止状态，K处于释放状态，照明灯EL不亮。
夜晚，RG1和RG2因无光照射或光照变弱而阻值增大，使IC的S1端变为高电平，R1端变为低电平，Q1端输出高电平，VT饱和导通，K通电吸和，其常开触头接通，EL点亮。
天亮后，RG1和RG2阻值下降，IC的Q1端又输出低电平，VT截止，K释放，EL熄灭。
