工作原理
变容二极?Varactor Diodes)为特殊二极管的一种。当外加顺向偏压时，有大量电流产生，PN（正负极）接面的耗尽区变窄，电容变大，产生扩散电容效应；当外加反向偏压时，则会产生过渡电容效应。但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压?/p>
特点?br /> 被反向偏压扩大的耗尽区具不导电特性，可当作电容器的电介质。而P和N型区具有导电性，可视同电容器的极板，如下图所?/p>
? ? 变容二极管符?/p>
变容二极管的电容值由反向偏压值控?br />
(a) 反向偏压增加，造成电容减少
(b) 反向偏压减少，造成电容增加
? 二极管电容与反向偏压关系?/p>
电容误差范围是一个规定的变容二极管的电容量范围。数据表将显示最小值、标称值及最大值，这些经常绘在图上?br />
例如你可以在图上读出不同的二极管在不同的反向电压时的电容量?br />
变容二极管作?An Application)

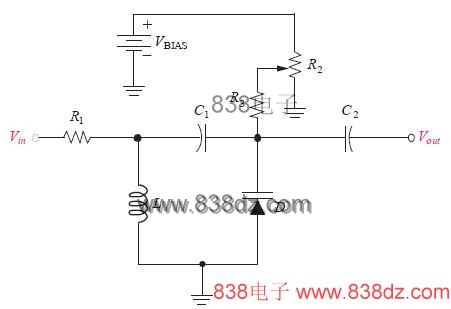

变容二极管主要应用在调谐电路上。例如，电视的电子调谐器和其它市售的收音机都使用变容二极管。如?谐振电路，变容二极管就如同可变电容器，可以由可变的电压位准调整谐振频率，如下图所示，改变不同的R2 ，二极管(D)的反向电压被改变，这会引起二极管的电容量改变。因此改变谐振频率其中的变容二极管就可调出并联谐振带通滤波器中所需电容量的全部变化范围?/p>
? 变容二极管应用电路图
