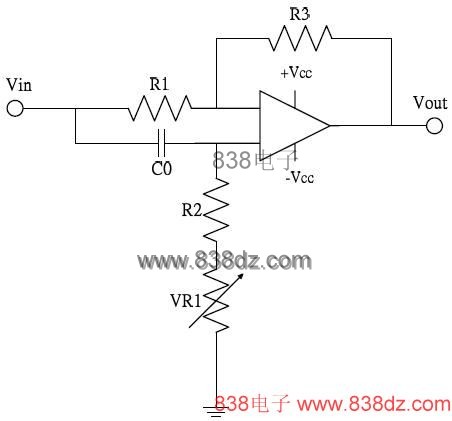

+90°相移电路
以上电路基本上为相移90°之用途，但若将R0作∞～0Ω的连续变化，将可获得0°～180°的相移效果。
以OP放大器作差动运算放大器。f0=2/1π.C0.R0之频率可被提前 +90°。输入频率f若由0～∞变化时，可得180°～0°的相位变化。中心频率为90°，由此频率可求得其相位角为:
而任意相位角可选择适用的值，如下式计算
如需将特定频率作正确地90°相移时，可将R0电阻拆一部分作为半固定电阻(如图中VR1)以便作为细调之用。
-90°相移电路
基本上-90°相移电路与+90°相移运放电路相同，仅相位极性相反而已。可变相位的范围之计算方法如下。若f0=1kHz，φ= -60～-120°，CO=0.01uF时，则R0=15.92kΩ。若使R0为可变时，其相位角将为φ= -2tan-1(Rx/R0)，则Rx=R0时，其φ为90°。
若定义tan(φ/2)=a，当φ= -60°时，a=0.577，当φ= -120°时，a则为1.7323，故RX之最小值应为Rmin≦R0*a =9.174Ω。另外，Rmax则为Rmax≧R0*a = 27.55kΩ，因此需要9.1kΩ与20kΩ范围的半可变电阻。而实际的可变范围之计算为：
显示均能涵盖所需之范围。而电容值则须经试验后决定。
